СОУЭ «Антитеррор» в школах и детских садах на базе системы АРИЯ-ПС

В соответствии с Федеральным законом Российской Федерации «О гражданской обороне» в общеобразовательных учреждениях должен действовать эффективный комплекс мер, направленных на антитеррористическую защиту сотрудников и обучающихся, в том числе система оповещения и управления эвакуацией.

В этой статье мы расскажем о готовом решении СОУЭ «Антитеррор» на базе системы речевого оповещения АРИЯ-ПС без использования специального оборудования ГО и ЧС.

Особенности пассивной системы речевого оповещения «АРИЯ-ПС»

• 1 зона, мощность каждого блока оповещения и блока расширения (БР) 一 40 Вт, низкоомный выход для подключения пассивных речевых оповещателей.

• Все оборудование соответствует требованиям ГОСТ Р 53325-2012.

• Возможна трансляция сообщений с микрофона АРИЯ-ПС-МК-12 и микрофонной панели АРИЯ-МКП-4.

• Гарантия 5 лет.

Как настроить оповещение «Антитеррор» в системе АРИЯ-ПС без оборудования ГО и ЧС

Большой плюс использования системы речевого оповещения АРИЯ-ПС для трансляции сигналов «Антитеррор» в школах и детских садах – то, что  не нужно приобретать дополнительное оборудование. Требуется лишь перезаписать сообщения и задать нужный сценарий оповещения. О том, как это сделать, читайте далее.

Построение однозональной СОУЭ «Антитеррор» на базе системы АРИЯ-ПС

В блоках речевого оповещения АРИЯ-ПС предусмотрена трансляция трех сообщений общей продолжительностью до 100 секунд:

Сообщение 1 – тестовое. Используется для проверки исправности системы, запускается только с БРО.

Сообщение 2 – для персонала. Запускается только с помощью замыкания контактов «ПУСК» и «ОБЩ».

Сообщение 3 – тревожное. Запускается вручную с кнопки ТРВ на передней панели изделия либо удаленно с кнопки дистанционного запуска.

Рассмотрим два сценария трансляции сигналов «Антитеррор» в системе АРИЯ-ПС.

Сценарий 1.

1) Запись сообщений

Сообщение 1 остается неизменным и используется для проверки системы оповещения.

Сообщение 2 (подключение к контактам «ПУСК» и «ОБЩ»): в ячейку памяти сообщения 2 необходимо записать тревожное сообщение, например: «Внимание! Пожарная тревога! Всем срочно покинуть помещение!».

Сообщение 3 (подключение к контактам «ТРВ» и «ОБЩ») необходимо перезаписать на сигнал об угрозе террористического акта.

2) Подключение

Сообщение 2 «Тревожное» будет запускаться автоматически при возникновении угрозы пожара. Для этого к контактам «ПУСК» и «ОБЩ» необходимо  подключить приемно-контрольный прибор (ППКОП) (рис. 1).

Рис. 1. Подключение ПКП к блокам речевого оповещения АРИЯ-ПС

Для контроля целостности линии применяются два последовательно включенных резистора номиналом 2,4 кОм. Контроль производится каждые 1,5-2 секунды. Запуск оповещения производится путем замыкания одного из резисторов контактами реле приемно-контрольного прибора или другого управляющего устройства.

Далее необходимо при помощи перемычек, расположенных на печатной плате изделия (рис. 2), запрограммировать сценарий оповещения, при котором сообщение 2 будет запускаться автоматически при поступлении сигнала с ППКОП. Настраиваем оповещение по сценарию «Трансляция сообщения для персонала без задержки»: для этого необходимо, чтобы в группе «ЗОНА» отсутствовали перемычки 2, 3, 4.

Рис. 2. Плата с электронными компонентами

(на примере блока речевого оповещения АРИЯ-ПС-БРО-Р)

Сообщение 3 «Антитеррор» будет запускаться вручную с кнопки ТРВ на передней панели изделия (рис. 3) либо удаленно с кнопки дистанционного запуска.

Рис. 3. Органы управления на передней панели блоков речевого оповещения АРИЯ-ПС

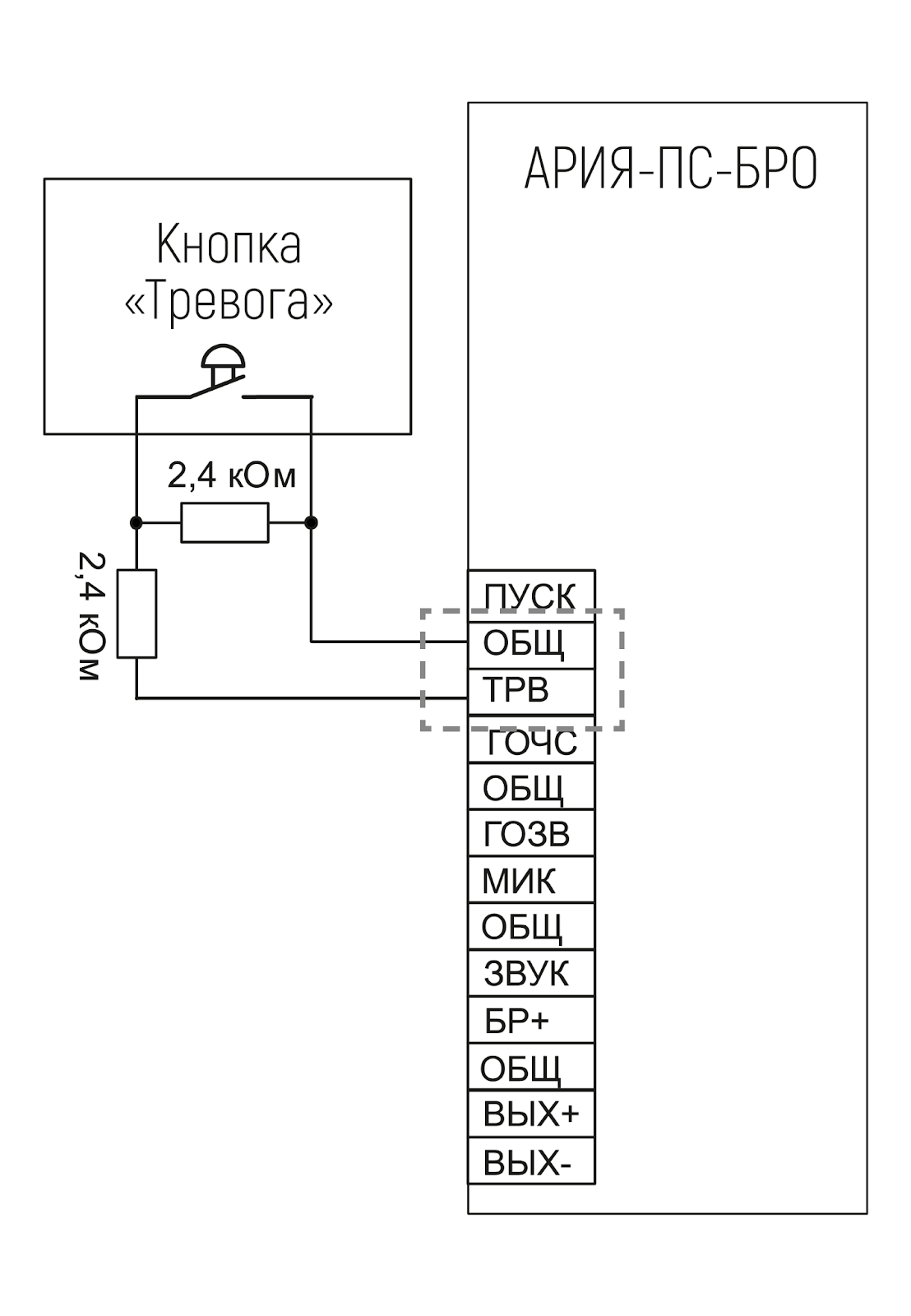

Подключение кнопки дистанционного запуска осуществляется к контактам «ТРВ» и «ОБЩ» (рис. 4). Для контроля целостности линии связи между изделием и кнопкой дистанционного запуска применяются два последовательно включенных резистора номиналом 2,4 кОм.

Рис. 4. Подключение кнопки дистанционного запуска к блокам речевого оповещения АРИЯ-ПС

Сброс оповещения осуществляется нажатием кнопки «СБРОС», расположенной на корпусе изделия (рис. 3).

Сценарий 2.

1) Запись сообщений

Сообщение 1 остается неизменным и используется для проверки системы оповещения.

Сообщение 2 (подключение к контактам «ПУСК» и «ОБЩ»): в ячейку памяти сообщения 2 необходимо записать сигнал об угрозе террористического акта.

Сообщение 3 (подключение к контактам «ТРВ» и «ОБЩ») остается неизменным и используется для запуска пожарной тревоги.

2) Подключение

Сообщение 2 «Антитеррор» будет включаться удаленно с кнопки дистанционного запуска, которую необходимо подключить к контактам «ПУСК» и «ОБЩ» (рис. 5).

Рис. 5. Подключение кнопки дистанционного запуска к блокам речевого оповещения АРИЯ-ПС

Сообщение 3 «Тревожное» будет запускаться вручную с кнопки ТРВ, расположенной на передней панели блока речевого оповещения (рис. 2), и автоматически по сигналу приемно-контрольного прибора, который необходимо подключить к контактам «ТРВ» и «ОБЩ» (рис. 6).

Рис. 6. Подключение приемно-контрольного прибора к блокам речевого оповещения АРИЯ-ПС

Программирование сценария оповещения аналогично описанному в сценарии 1. Настраиваем оповещение по сценарию «Трансляция сообщения для персонала без задержки» так, чтобы в группе «ЗОНА» на печатной плате изделия (рис. 2) отсутствовали перемычки 2, 3, 4.

____________________________

Для удобства работы с системой речевого оповещения АРИЯ мы разработали архив тревожных сообщений и сообщений о террористической угрозе. Их вы можете скачать здесь.

Заказать аудиофайл с другими сообщениями и инструкцию по записи сообщения в систему АРИЯ можно получить, отправив запрос на электронную почту support@omelta.com.

По ссылкам вы можете скачать:

– инструкцию по записи сообщений самостоятельно при помощи ПК,

– полное руководство по настройке и подключению системы АРИЯ-ПС.
